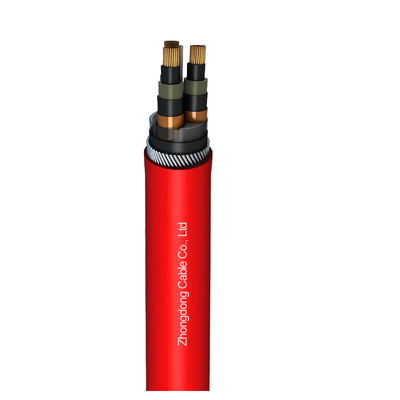

Αντιπυρικό καλώδιο μέσης τάσης MV 6kv- 26/35kv Θωρακισμένο καλώδιο ρεύματος

ΕΦΑΡΜΟΓΗ

Κατάλληλο για γραμμές παροχής ρεύματος με απαιτήσεις επιβράδυνσης φλόγας, όπως αστικά υπόγεια δίκτυα ρεύματος, εξερχόμενες γραμμές σταθμών παραγωγής ενέργειας και εσωτερικές γραμμές ρεύματος βιομηχανικών και μεταλλευτικών επιχειρήσεων.

ΚΑΤΑΣΚΕΥΗ

• Cαγωγός: Στενά συμπιεσμένος κυκλικός αγωγός
• Θωράκιση αγωγού: Sημιαγωγό υλικό θωράκισης (κάτω από 500mm ²)
• Ημιαγωγική ταινία+ημιαγωγό υλικό θωράκισης (500mm ² και άνω)
• Iμόνωση:XLPE
• Θωράκιση μόνωσης: Αποσπώμενο ημιαγωγό υλικό θωράκισης
• Μεταλλικό στρώμα θωράκισης: Χάλκινη ταινία Χάλκινο σύρμα (35kV, 500m ² και άνω)
• Γέμισμα: Μη υγροσκοπικό σχοινί πλήρωσης
• Ταινία συνδετικού: Μη υγροσκοπικές ταινίες
• Θωράκιση:  1 πυρήνας: ανοξείδωτο ατσάλι ταινία  3 πυρήνας: γαλβανισμένο ατσάλι ταινία

ΧΑΡΑCΤΗΡΙΣΤΙΚΟ

•  Ονομαστική τάση Uo/U(Um): 3.6/6(7.2)kV  6/6(7.2)kV 6/10(12)kV 8.7/10(12)kV 8.7/15(17.5)kV 12/20(24)kV 18/20(24)kV 18/30(36kV )  21/35(40.5)kV  26/35(40.5)kV
• Βαθμολογία θερμοκρασίας: Μέγιστη θερμοκρασία λειτουργίας του αγωγού:+90℃
• Θερμοκρασία περιβάλλοντος λειτουργίας: -15℃~+55℃
• Θερμοκρασία τοποθέτησης καλωδίου: Όχι μικρότερη από 0℃ (Όταν η θερμοκρασία περιβάλλοντος είναι κάτω από 0℃, το καλώδιο πρέπει να προθερμανθεί.)
• Ελάχιστη ακτίνα κάμψης: Μονόκλωνο:15D Πολυπύρηνο: 12D

ΠΡΟΔΙΑΓΡΑΦΗ

(ZABC)-YJV62,(ZABC)-YJV22-18/20kV(18/30kV) Cable Structure Parameters

ΣΧΕΤΙΚΑ ΜΕ ΕΜΑΣ

ΕΦΑΡΜΟΓΗ

ΓΙΑΤΙ ΝΑ ΜΑΣ ΕΠΙΛΕΞΕΤΕ

ΣΥΝΕΡΓΑΤΗΣ

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

‌1. Ποιος είναι ο μηχανισμός επιβράδυνσης φλόγας των θωρακισμένων καλωδίων MV;‌
Αυτά τα καλώδια χρησιμοποιούν ‌μόνωση XLPE με ενώσεις χωρίς αλογόνο‌ και ‌θωράκιση από χάλυβα/αλουμίνιο‌ για να περιορίσουν την εξάπλωση της φλόγας, συμμορφούμενα με ‌IEC 60332-3-24 Class B‌ για κάθετη αντοχή στη φλόγα

‌2. Μπορούν τα θωρακισμένα καλώδια 26/35kV να θαφτούν απευθείας υπόγεια;‌
Ναι, αλλά απαιτούν ‌στρώση άμμου και στεγανοποίηση‌ λόγω της θωράκισης από χαλύβδινη ταινία (τύπος YJLHV22). Αποφύγετε αιχμηρές πέτρες κατά την εγκατάσταση για να αποφύγετε ζημιά στο περίβλημα

‌3. Ποια είναι η ανοχή θερμοκρασίας των καλωδίων MV με μόνωση XLPE;‌

• ‌Συνεχής λειτουργία‌: 90°C
• ‌Βραχυκύκλωμα (5 δευτ.)‌: 250°C
• ‌Όριο εγκατάστασης‌: -20°C (απαιτείται προθέρμανση κάτω από 0°C)

4. Γιατί να επιλέξετε θωράκιση από κράμα αλουμινίου (YJLHV62) αντί για χάλυβα;‌

• ‌Μείωση βάρους‌: 40% ελαφρύτερο από την χαλύβδινη ταινία
• ‌Αντοχή στη διάβρωση‌: Ιδανικό για παράκτια/χημικά εργοστάσια

5. Είναι αυτά τα καλώδια κατάλληλα για εφαρμογές εξόρυξης;‌
Ναι, αλλά απαιτούν ‌ενισχυμένη μηχανική προστασία‌ (π.χ., διπλή χαλύβδινη ταινία) και ‌πιστοποίηση MSHA/IEC 62258‌

6. Πώς συγκρίνεται το επιβραδυντικό φλόγας PVC με τα περιβλήματα LSZH;‌

• ‌PVC‌: Οικονομικό, μέτρια καταστολή καπνού
• ‌LSZH‌: Χαμηλότερη τοξικότητα σε πυρκαγιές, υποχρεωτικό σε σήραγγες/νοσοκομεία

7. Ποιες δοκιμές επαληθεύουν την ποιότητα του καλωδίου;‌

• ‌Μερική εκκένωση‌: ≤10pC at 1.5U0 (IEC 60885)
• ‌Αντίσταση μόνωσης‌: ≥3,670 MΩ·km (20°C)

8. Μπορούν τα καλώδια 6kV να χρησιμοποιηθούν σε συστήματα 10kV;‌
Όχι. Η ονομαστική τάση πρέπει να ταιριάζει με την τάση του συστήματος (π.χ., καλώδια 8.7/10kV για δίκτυα 10kV)
