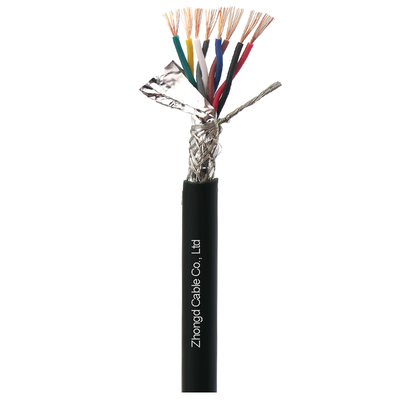

Πολλαπλό ζευγάρι στρεβλωμένο καλώδιο προστασίας οργάνων 2/4/5/12 ζευγάρι 20awg 22awg 24awg

Multi Pair Twisted Shielded Instrument Cable 2/4/5/12 Pair 20awg 22awg 24awg

Μεγάλες Εικόνας : Πολλαπλό ζευγάρι στρεβλωμένο καλώδιο προστασίας οργάνων 2/4/5/12 ζευγάρι 20awg 22awg 24awg

Λεπτομέρειες:

Place of Origin:	Hebei，China
Μάρκα:	Zhongdong
Πιστοποίηση:	IEC,CE,ISO
Model Number:	DJYPVP-300/500V ZC-DJYPVP 300/500V

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	Negotiable
Τιμή:	Διαπραγματεύσιμα
Packaging Details:	wooden drums
Delivery Time:	10Days
Payment Terms:	L/C,T/T
Supply Ability:	100KM/Week

Επικοινωνία

Πολλαπλό ζευγάρι στρεβλωμένο καλώδιο προστασίας οργάνων 2/4/5/12 ζευγάρι 20awg 22awg 24awg

περιγραφή

Conductor:	Copper	Insulation:	PVC
Drain Wire:	Tinned copper	Voltage Rating:	300V/500V
Outer Sheath Colour:	Black,Blue	Temperature:	Fixed -40°C to +80°C
Επισημαίνω:	Θωρακισμένο καλώδιο οργάνων πολλαπλών ζευγών , Στριφτό καλώδιο οργάνων 20awg , Καλώδιο οργάνων 12 ζευγών θωρακισμένο

Καλώδιο οργάνων θωρακισμένο με πολλαπλά συστραμμένα ζεύγη 2/4/5/12 ζεύγη 20awg 22awg 24awg

ΕΦΑΡΜΟΓΗ

Τα καλώδια με πολλαπλά συστραμμένα ζεύγη είναι θεμελιώδη στα σύγχρονα συστήματα επικοινωνίας και μετάδοσης δεδομένων, προσφέροντας αξιόπιστη απόδοση σε διάφορες βιομηχανίες. Ο δομημένος σχεδιασμός τους με μεμονωμένα συστραμμένα ζεύγη καλωδίων ελαχιστοποιεί τις ηλεκτρομαγνητικές παρεμβολές (EMI) και τη διασταύρωση, καθιστώντας τα απαραίτητα σε:

Τηλεπικοινωνίες
Υποδομές δικτύωσης
Βιομηχανικός αυτοματισμός
Οπτικοακουστικά συστήματα
Μεταφορές

ΚΑΤΑΣΚΕΥΗ

Κγωγός: Ο πρώτος ή ο δεύτερος τύπος χάλκινου αγωγού
Μέσαστήλωση:Πολυαιθυλένιο χαμηλής πυκνότητας (LLDPE)
Γέμιση (προαιρετικό): Σχοινί πλήρωσης
Ξεχωριστή θωράκιση: Πλεκτή θωράκιση (P)
Γενική θωράκιση: Πλεκτή θωράκιση (P)
Θωράκιση:Θωράκιση από χαλύβδινη ταινία
Εξωτερικό περίβλημα:Πολυβινυλοχλωρίδιο ST2 (PVC)

Πολλαπλό ζευγάρι στρεβλωμένο καλώδιο προστασίας οργάνων 2/4/5/12 ζευγάρι 20awg 22awg 24awg 0

Πολλαπλό ζευγάρι στρεβλωμένο καλώδιο προστασίας οργάνων 2/4/5/12 ζευγάρι 20awg 22awg 24awg 2

ΠΡΟΤΥΠΟ

T1CW/06-2009.GB/T3956,GB/T 19666

ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ

Ονομαστική τάση Uo/U: 300/500V
Μέγιστη τάση συστήματος (Um):600V
Μέγιστη θερμοκρασία λειτουργίας του αγωγού:+70℃
Θερμοκρασία περιβάλλοντος λειτουργίας: -20℃~+45℃
Θερμοκρασία τοποθέτησης καλωδίου: Όχι λιγότερο από 0℃ (Όταν η θερμοκρασία περιβάλλοντος είναι κάτω από 0℃, το καλώδιο θα πρέπει να προθερμανθεί.)
Ελάχιστη ακτίνα κάμψης: Κατά την εγκατάσταση: 12D Μετά την εγκατάσταση: 10D

ΠΡΟΔΙΑΓΡΑΦΗ

Αριθμός ζεύγους	Αριθμός πυρήνα	Τμήμα mm²	Πάχος μόνωσης mm	Διάμετρος μονής ίνας συνολικής οθόνης mm	Χαλύβδινη ταινία Thickness mm	Πάχος εξωτερικού περιβλήματος mm	Περίπου εξωτερική διάμετρος καλωδίου mm	Περίπου βάρος καλωδίου kg/km
1	2	0.5	0.50	0.15	02	1.1	10.7	148
2	2	0.5	0.50	0.15	02	1.2	136	226
3	2	0.5	0.50	0.15	0.2	1.2	14.1	249
4	2	0.5	0.50	0.15	0.2	12	14.9	281
5	2	0.5	0.50	0.15	02	1.2	158	315
6	2	0.5	0.50	0.15	02	12	16.7	351
7	2	0.5	0.50	0.15	0.2	1.2	16.7	360
8	2	0.5	0.50	0.2	02	13	18.6	437
9	2	0.5	0.50	0.2	02	1.3	19.7	481
10	2	0.5	0.50	0.2	0.2	13	20.4	511
11	2	0.5	0.50	0.2	0.2	13	204	522
12	2	0.5	0.50	0.2	02	13	20.9	548
13	2	0.5	0.50	0.2	02	13	21.7	583
14	2	0.5	0.50	0.2	02	13	21.7	594
15	2	0.5	0.50	0.2	02	14	22.9	644
16	2	0.5	0.50	0.2	0.2	14	22.9	654
17	2	0.5	0.50	0.2	02	14	238	696
18	2	0.5	0.50	0.2	02	14	238	707
19	2	0.5	0.50	0.2	0.2	14	238	712
20	2	0.5	0.50	0.2	0.2	14	24.9	763
21	2	0.5	0.50	0.2	0.2	14	24.9	774
22	2	0.5	0.50	0.2	0.2	14	26.0	822
23	2	0.5	0.50	0.2	0.2	14	26.0	832
24	2	0.5	0.50	0.2	0.2	1.5	273	891
25	2	0.5	0.50	0.2	02	1.5	27.3	902
26	2	0.5	0.50	0.2	02	1.5	273	912
27	2	0.5	0.50	0.2	0.2	1.5	28.2	966
28	2	0.5	0.50	0.25	02	1.5	29.2	1037
29	2	0.5	0.50	0.25	0.2	1.5	29.2	1048
30	2	0.5	0.50	0.25	0.2	1.5	29.2	1059
31	2	0.5	0.50	0.25	0.2	1.5	30.1	1105
32	2	0.5	0.50	0.25	02	15	30.1	1116
33	2	0.5	0.50	0.25	02	1.5	30.1	1126
34	2	0.5	0.50	0.25	0.5	1.6	32.5	1473
35	2	0.5	0.50	0.25	0.5	1.6	325	1483
36	2	0.5	0.50	0.25	0.5	16	325	1494
37	2	0.5	0.50	0.25	0.5	1.6	325	1492
38	2	0.5	0.50	0.25	0.5	16	33.6	1568
39	2	0.5	0.50	0.25	0.5	1.6	33.6	1579
40	2	0.5	0.50	0.25	0.5	16	33.6	1590
41	2	0.5	0.50	0.25	0.5	1.6	34.7	1656
42	2	0.5	0.50	0.25	0.5	1.6	34.7	1667

ΤΑ ΦΥΤΑ ΜΑΣ

Πολλαπλό ζευγάρι στρεβλωμένο καλώδιο προστασίας οργάνων 2/4/5/12 ζευγάρι 20awg 22awg 24awg 3

ΕΦΑΡΜΟΓΗ

Πολλαπλό ζευγάρι στρεβλωμένο καλώδιο προστασίας οργάνων 2/4/5/12 ζευγάρι 20awg 22awg 24awg 4

ΠΑΚΕΤΟ

ΣΥΝΕΡΓΑΤΗΣ

Πολλαπλό ζευγάρι στρεβλωμένο καλώδιο προστασίας οργάνων 2/4/5/12 ζευγάρι 20awg 22awg 24awg 6

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

Ε: Ποιο είναι το κύριο πλεονέκτημα της κατασκευής με πολλαπλά συστραμμένα ζεύγη;
Α: Η συστροφή εξαλείφει τις ηλεκτρομαγνητικές παρεμβολές (EMI) εξουδετερώνοντας τα επαγόμενα ρεύματα, ενώ ο σχεδιασμός πολλαπλών ζευγών επιτρέπει την ταυτόχρονη μετάδοση πολλαπλών σημάτων σε ένα μόνο καλώδιο.

Ε: Πώς επηρεάζει η ταχύτητα συστροφής των ζευγών την απόδοση;
Α: Ένα σταθερό ποσοστό συστροφής (συνήθως 1-2 συστροφές ανά ίντσα) εξασφαλίζει ισορροπημένη σύνθετη αντίσταση και ελαχιστοποιεί τη διασταύρωση μεταξύ γειτονικών ζευγών.

Ε: Ποιες επιλογές θωράκισης είναι διαθέσιμες για αυτά τα καλώδια;
Α: Οι κοινές επιλογές περιλαμβάνουν θωράκιση με φύλλο (100% κάλυψη), πλεκτή θωράκιση (60-95% κάλυψη) και υβριδικό φύλλο+πλέγμα για μέγιστη προστασία EMI/RFI.

Ε: Ποια μεγέθη AWG είναι στάνταρ για τα καλώδια οργάνων;
Α: Το 24 AWG είναι το πιο συνηθισμένο για ισορροπημένα ηχητικά σήματα, ενώ το 22 AWG μπορεί να χρησιμοποιηθεί για υβριδικές εφαρμογές ισχύος/δεδομένων.

Ε: Μπορούν αυτά τα καλώδια να χρησιμοποιηθούν σε εξωτερικές εγκαταστάσεις;
Α: Ναι, με ανθεκτικά στην υπεριώδη ακτινοβολία περιβλήματα και σχέδια που εμποδίζουν την υγρασία και πληρούν τα πρότυπα IEC 60529 IP66 για σκληρά περιβάλλοντα.

Ε: Ποιο είναι το μέγιστο συνιστώμενο μήκος διαδρομής;
Α: Για ζεύγη 24 AWG, οι διαδρομές έως και 1000 πόδια είναι τυπικές πριν από την υποβάθμιση του σήματος, ανάλογα με τη συχνότητα και την ποιότητα της θωράκισης.

Ε: Πώς τερματίζω τα καλώδια πολλαπλών ζευγών;
Α: Χρησιμοποιήστε αρθρωτά βύσματα (RJ45) ή ακροδέκτες με σωστή χρωματική κωδικοποίηση (πρότυπα T568A/B) για να διατηρήσετε την ακεραιότητα των ζευγών.
