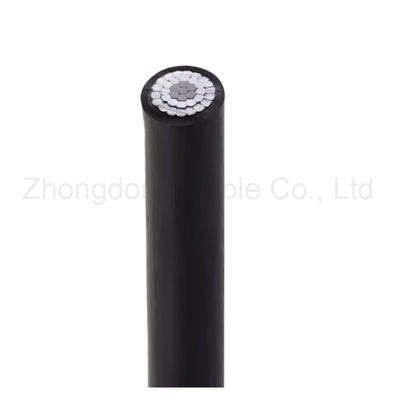

ASTM Standart Havadan Bağlı ABC Güç Kablosu 15kV 35kV Havadan Dağıtım hattı için

ASTM Standart Havadan Bağlı ABC Güç Kablosu 15kV 35kV Havadan Dağıtım hattı için

Uygulama

Ekrandaki MV ABC kabloları, orta gerilim (MV) yeteneklerini hava grup kablolarının (ABC) yapısal avantajlarıyla birleştiren özel güç aktarım çözümleridir.

• Orta gerilim dağıtım ağları
• Hava Gücü Altyapısı
• - Hayır.Endüstriyel Güç Tedarikçisi- Hayır.
• - Hayır.Yenilenebilir Enerji Projeleri- Hayır.

İnşaat

• Şef:Dairesel sıkıştırılmış H68 Alüminyum (Sınıf 2)
• Yönetici Ekranı:Ekstrüde Yarı iletken katman
• İzolasyon:XLPE
• İzolasyon Çubukların:Ekstrüde Yarı iletken katman
•  Metal ekran:Bakır tel ekran veya bakır bant ekran
• Dış kabuk:HDPE
• Destek kondüktörü:Galvanizli çelik teller

CHARACTerörist

• Rating voltajı:19/33KV 35kV'ye kadar
• Normal çalışma 90°C.
• 130°C yük koşullarında acil durum.
• Kısa devre koşulları 250°C.

Özellikler

Bitkilerimiz

Projeler

Neden biz?

Sık Sorulan Sorular

- Hayır.35kV ABC kablosu ne anlama geliyor?- Hayır.
35kV orta voltajlı dağıtım sistemleri için tasarlanmış Aerial Bundled Kablo'yu ifade eder ve üstte kurulum için birlikte kurulmuş bir çok yalıtımlı iletken ve haberci kabloları içerir.

- Hayır.Hangi yalıtım malzemeleri kullanılır?- Hayır.
Tipik olarak 90 °C'de sürekli çalışma için değerlendirilen XLPE (Çapraz Bağlı Polietilen) yalıtım, düşük voltajlı ABC kablolarına kıyasla üstün termal istikrar ve dielektrik dayanıklılık sağlar

En fazla uzunluk ne?- Hayır.
Standart tasarımlar, rüzgar/buz yük koşullarına bağlı olarak 100-150 m'lik uzamalara izin verir, güçlendirilmiş varyantlar yüksek dayanıklılıklı alüminyum alaşımlı elçi aracılığıyla 200 m'ye kadar uzamaları destekler.

- Hayır.Yıldırım koruması mı gerekiyor?- Hayır.
Evet, korumalı versiyonlar, açık tesislerde artış koruması için IEC 60502-2'ye uygun konsantrik nötr iletkenler veya metal ekranlar içerir.

Kıyı bölgelerinde kurulabilir mi?- Hayır.
Tuzlu ortamlar için hava durumuna dayanıklı XLPE bileşiği ve konserve bakır ekranları ile özel korozyona karşı versiyonlar mevcuttur

Eğilme yarıçapı şartı nedir?- Hayır.
İzolasyon hasarını önlemek için kurulum sırasında en az 12 × kablo çapı (örneğin, 40 mm çaplı kablo için 480 mm)

- Hayır.Kısa devre akımlarını nasıl idare eder?- Hayır.
Kısa devre sırasında 5 saniye boyunca 250 °C'ye ayarlanmış, bakır ekran çeşitleri alüminyum ekranlardan daha yüksek hata akım kapasitesine ulaşmıştır

- Hayır.Bağlama yeraltı kablolarından farklı mı?- Hayır.
Evet, saha montajı için UV dirençli kapakları ve gerilmeye dayanıklı mekanik tasarımı olan özel hava eklemleri gerektirir.

- Hayır.Nasıl bir bakım gerekiyor?- Hayır.
Ormanlı alanlarda sıcak noktaları tespit etmek için periyodik kızılötesi termografi ve ağaç/vahşi yaşam hasarına yönelik görsel inceleme
