उत्पाद विवरण:
|
| Conductor Material: | Copper | Insulation Material: | PVC |
|---|---|---|---|
| Application: | Industrial | Jacket: | PVC |
| Color: | Optional | cores: | 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
| प्रमुखता देना: | 450/750V copper control cable,PVC insulated shielded cable,braided sheath control cable |
||

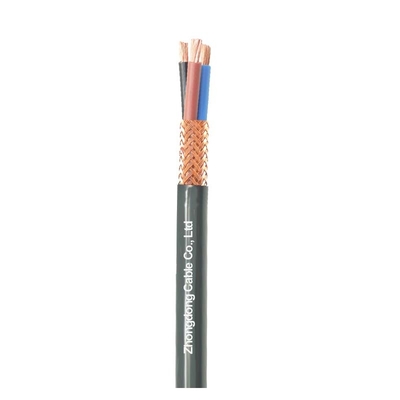

तांबे के ब्रैड से सुरक्षित केबलों का व्यापक रूप से उन उद्योगों में उपयोग किया जाता है जिनमें विश्वसनीय संकेत संचरण, शोर प्रतिरोध और विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) सुरक्षा की आवश्यकता होती है। नीचे मुख्य अनुप्रयोग हैंः
1औद्योगिक स्वचालन एवं नियंत्रण प्रणाली
पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) प्रणालियों, मोटर नियंत्रण सर्किट और औद्योगिक मशीनरी में प्रयोग किया जाता है।
कठोर वातावरण (उदाहरण के लिए, कारखानों, बिजली संयंत्रों) में नियंत्रण संकेतों का स्थिर संचरण सुनिश्चित करता है।
2उपकरण एवं माप प्रणाली
सेंसर, ट्रांसमीटर और डेटा अधिग्रहण प्रणालियों में तैनात जहां सटीकता महत्वपूर्ण है।
बाहरी शोर के खिलाफ ढाल, सटीक संकेत अखंडता सुनिश्चित करता है।
3बिजली एवं ऊर्जा क्षेत्र
सबस्टेशन, स्विचगियर और नवीकरणीय ऊर्जा प्रणालियों (सौर / पवन फार्म) में लागू होता है।
उच्च वोल्टेज उपकरण से ईएमआई से बचाता है।
4. संचार और नेटवर्किंग
उच्च गति डेटा संचरण के लिए ढाल ईथरनेट केबल (जैसे, Cat6A SF/UTP) में प्रयोग किया जाता है।
औद्योगिक ईथरनेट (PROFINET, Modbus, आदि) में सिग्नल स्पष्टता सुनिश्चित करता है।
5परिवहन और ऑटोमोबाइल
रेलवे सिग्नलिंग, इलेक्ट्रिक वाहन (ईवी) चार्जिंग स्टेशन और ऑटोमोटिव CAN बस सिस्टम में नियोजित।
उच्च शक्ति वाले घटकों से विद्युत चुम्बकीय शोर को कम करता है।
6चिकित्सा एवं एयरोस्पेस
चिकित्सा इमेजिंग (एमआरआई, सीटी स्कैनर) में महत्वपूर्ण जहां ईएमआई को कम से कम किया जाना चाहिए।
उच्च विश्वसनीयता प्रसारण के लिए एवियोनिक्स और उपग्रह संचार प्रणालियों में प्रयोग किया जाता है।
जीबी/टी9330-2020
|
विनिर्देश |
कंडक्टर का व्यास |
नाममात्र इन्सुलेशन की मोटाई |
नाममात्र मोटाईघूंघट |
केबल का अनुमानित बाहरी व्यास |
केबल का अनुमानित वजन |
|
2 × 05 |
0.92 |
0.6 |
1.2 |
7.7 |
78.2 |
|
2 × 075 |
1.13 |
0.6 |
1.2 |
8.2 |
88.7 |
|
2×1 |
1.30 |
0.6 |
1.2 |
8.5 |
98.1 |
|
दो गुना एक।5 |
1.60 |
0.7 |
1.2 |
9.5 |
123.7 |
|
दो गुना दो।5 |
2.02 |
0.8 |
1.2 |
10.8 |
163.2 |
|
2×4 |
2.59 |
0.8 |
1.2 |
11.9 |
209.0 |
|
2×6 |
3.17 |
0.8 |
1.5 |
13.7 |
283.3 |
|
2×10 |
4.10 |
1.0 |
1.5 |
17.4 |
449.3 |
|
3×05 |
0.92 |
0.6 |
1.2 |
8.1 |
90.4 |
|
3×075 |
1.13 |
0.6 |
1.2 |
8.5 |
104.0 |
|
3×1 |
1.30 |
0.6 |
1.2 |
8.9 |
116.4 |
|
3×15 |
1.60 |
0.7 |
1.2 |
10.0 |
149.4 |
|
तीन गुना दो।5 |
2.02 |
0.8 |
1.2 |
11.4 |
202.0 |
|
3×4 |
2.59 |
0.8 |
1.2 |
12.6 |
264.1 |
|
3×6 |
3.17 |
0.8 |
1.5 |
14.7 |
376.2 |
|
3×10 |
4.10 |
1.0 |
1.5 |
18.5 |
577.4 |
|
4×05 |
0.92 |
0.6 |
1.2 |
8.7 |
105.5 |
|
4×075 |
1.13 |
0.6 |
1.2 |
9.2 |
122.5 |
|
4×1 |
1.30 |
0.6 |
1.2 |
9.6 |
138.3 |
|
4×15 |
1.60 |
0.7 |
1.2 |
10.8 |
179.7 |
|
चार गुना दो।5 |
2.02 |
0.8 |
1.2 |
12.3 |
246.4 |
|
4×4 |
2.59 |
0.8 |
1.5 |
14.5 |
361.3 |
|
4×6 |
3.17 |
0.8 |
1.5 |
15.9 |
463.9 |
|
4×10 |
4.10 |
1.0 |
1.5 |
20.2 |
719.9 |
|
5×05 |
0.92 |
0.6 |
1.2 |
9.3 |
121.3 |
|
5×075 |
1.13 |
0.6 |
1.2 |
9.8 |
142.0 |
|
5×1 |
1.30 |
0.6 |
1.2 |
10.3 |
161.0 |
|
5x1.5 |
1.60 |
0.7 |
1.2 |
11.7 |
211.2 |
|
5x2.5 |
2.02 |
0.8 |
1.5 |
14.0 |
311.8 |
|
5×4 |
2.59 |
0.8 |
1.5 |
15.7 |
428.8 |
|
5×6 |
3.17 |
0.8 |
1.5 |
17.3 |
554.6 |
|
5×10 |
4.10 |
1.0 |
1.7 |
22.4 |
888.1 |
|
7×05 |
0.92 |
0.6 |
1.2 |
9.9 |
143.1 |
|
7×075 |
1.13 |
0.6 |
1.2 |
10.5 |
169.6 |
|
7×1 |
1.30 |
0.6 |
1.2 |
11.1 |
194.2 |
|
7×15 |
1.60 |
0.7 |
1.2 |
12.6 |
257.9 |
|
7×25 |
2.02 |
0.8 |
1.5 |
15.3 |
400.3 |
|
7×4 |
2.59 |
0.8 |
1.5 |
17.0 |
533.4 |
प्रश्न:तांबे की ब्रैड से ढाला हुआ केबल क्या होता है?
उत्तर: तांबे के ब्रैड से सुरक्षित केबल में विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो आवृत्ति हस्तक्षेप (आरएफआई) को रोकने के लिए कंडक्टरों के चारों ओर एक बुना हुआ तांबे की जाल परत होती है।
प्रश्न: पन्नी की परिरक्षा के बजाय तांबे की ब्रैड की परिरक्षा क्यों पसंद की जाती है?
उत्तर: तांबे की ब्रैड एल्यूमीनियम पन्नी की तुलना में अधिक लचीलापन, बेहतर यांत्रिक स्थायित्व और बेहतर ग्राउंडिंग प्रदर्शन प्रदान करती है।
प्रश्न:किन उद्योगों में तांबे के ब्रैड से सुरक्षित केबल आवश्यक हैं?
A: औद्योगिक स्वचालन, चिकित्सा उपकरण, एयरोस्पेस और उच्च गति डेटा ट्रांसमिशन सिस्टम में महत्वपूर्ण जहां EMI सुरक्षा महत्वपूर्ण है।
प्रश्न:तांबे के ब्रैड से सुरक्षित केबलों को किस मानक से नियंत्रित किया जाता है?
A: EN 50525 (यूरोप), UL 2250 (उत्तरी अमेरिका) और IEC 60502 (अंतर्राष्ट्रीय) के अनुरूप।
प्रश्न: तांबे के ब्रैड की परिरक्षण से संकेत की अखंडता में कैसे सुधार होता है?
उत्तर: यह बाहरी विद्युत चुम्बकीय तरंगों को अवशोषित करके और फिर से निर्देशित करके शोर विकृति को कम करता है, जिससे स्वच्छ संकेत संचरण सुनिश्चित होता है।
प्रश्न:तांबे के ब्रैड से सुरक्षित केबलों का तापमान क्या होता है?
उत्तरः आमतौर पर -40°C से +90°C (यूरोप) या -40°C से +75°C (यूएल मानक) के लिए रेटेड।
प्रश्न: तांबे के ब्रैड से सुरक्षित केबलों का उपयोग गीले वातावरण में किया जा सकता है?
उत्तर: हाँ, उचित इन्सुलेशन के साथ (जैसे पीवीसी या एलएसजेडएच जैकेट) नमी और रसायनों का विरोध करने के लिए।
प्रश्न:परिरक्षण की प्रभावशीलता कैसे मापी जाती है?
उत्तरः मंदता (डीबी) का परीक्षण EN 50288 या MIL-STD-220A के अनुसार किया जाता है, जिसमें औद्योगिक केबलों के लिए 70-90dB आम है।
प्रश्न:क्या तांबे के ब्रैड केबल उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त हैं?
उत्तर: हां, उनका कम प्रतिरोध और उच्च चालकता उन्हें आरएफ, ईथरनेट और दूरसंचार संकेतों के लिए आदर्श बनाता है जो 10 गीगाहर्ट्ज तक होता है।
