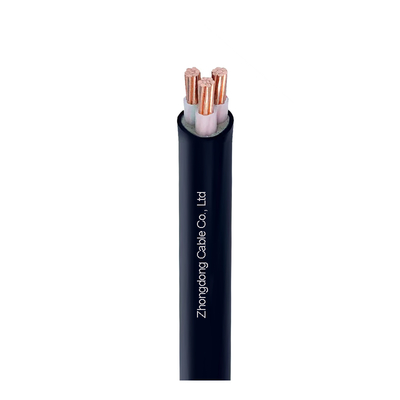

Kabel Tegangan Rendah 1.5-400mm Kabel Daya Tiga Inti Konduktor Tembaga Insulasi PVC Kabel Daya Tanpa Lapis Baja
KONSTRUKSI
- Konduktor: Tembaga atau aluminium bundar, padat, dipadatkan atau berbentuk sektor terdampar
- Insulasi: PVC
- Pengisi: bahan non-higroskopis
- Pita pengikat: bahan non-higroskopis
- Selubung: PVC
KARAKTERISTIK
- Tegangan Uji: 3.5kV 5 menit Tidak Ada Kerusakan
- Suhu lingkungan untuk pemasangan: ≥0℃.
- Suhu konduktor maksimum dalam operasi normal:≤90℃.
- Suhu operasi maksimum kon. Ketika kabel mengalami hubungan pendek (durasi maksimum 5s): 250℃.
- Jari-jari tekukan minimum yang diizinkan:
- Kabel tanpa lapis baja tunggal: 20 x OD
- Kabel tanpa lapis baja multi-inti: 15 x OD
- Kabel lapis baja tunggal: 5 x OD
- Kabel lapis baja multi-inti: 12 x OD
- Catatan: OD=Diameter Keseluruhan Kabel
SPESIFIKASI
|
Spesifikasi
mm²
|
Diameter konduktor
mm
|
Nominal ketebalan insulasi
mm
|
Ketebalan nominal selubung
mm
|
Perkiraan diameter luar kabel
mm
|
Perkiraan berat kabel
kg/km
|
|
3×1.5
|
1.38
|
0.7
|
1.8
|
10.4
|
142
|
|
3×2.5
|
1.78
|
0.7
|
1.8
|
11.3
|
183
|
|
3×4
|
2.25
|
0.7
|
1.8
|
12.3
|
240
|
|
3×6
|
2.76
|
0.7
|
1.8
|
13.4
|
311
|
|
3×10
|
4.0
|
0.7
|
1.8
|
16.0
|
446
|
|
3×16
|
5.0
|
0.7
|
1.8
|
18.2
|
641
|
|
3×25
|
6.1
|
0.9
|
1.8
|
21.5
|
955
|
|
3×35
|
7.2
|
0.9
|
1.8
|
23.9
|
1259
|
|
3×50
|
8.4
|
1.0
|
1.8
|
27.1
|
1674
|
|
3×70
|
10.0
|
1.1
|
1.9
|
31.2
|
2347
|
|
3×95
|
12.0
|
1.1
|
2.0
|
35.7
|
3176
|
|
3×120
|
13.0
|
1.2
|
2.1
|
38.5
|
3931
|
|
3×150
|
14.9
|
1.4
|
2.3
|
43.9
|
4893
|
|
3×185
|
16.5
|
1.6
|
2.4
|
48.5
|
6050
|
|
3×240
|
18.4
|
1.7
|
2.6
|
53.5
|
7828
|
|
3×300
|
21.0
|
1.8
|
2.8
|
59.9
|
9763
|
|
3×400
|
23.4
|
2.0
|
3.1
|
66.6
|
12470
|
APLIKASI
Kabel berinsulasi PVC (polyvinyl chloride) tegangan rendah banyak digunakan dalam sistem kelistrikan yang beroperasi pada tegangan di bawah 1 kV (biasanya hingga 1 kV AC atau 1.5 kV DC).
Keserbagunaan, efektivitas biaya, dan sifatnya yang tahan lama membuatnya cocok untuk berbagai aplikasi.
TENTANG KAMI
PROYEK
MITRA
FAQ
T: Berapakah suhu operasi maksimum untuk kabel berinsulasi PVC?
J: Insulasi PVC biasanya tahan hingga operasi terus-menerus 70°C, dengan puncak jangka pendek 160°C sesuai standar IEC 60502.
T: Apakah kabel berselubung PVC cocok untuk instalasi di luar ruangan?
J: Ya, tetapi senyawa PVC tahan UV direkomendasikan untuk paparan sinar matahari langsung untuk mencegah degradasi.
T: Apa saja keunggulan utama PVC pada kabel daya?
J: Efektivitas biaya, fleksibilitas, tahan api (tersedia opsi bebas halogen), dan kemudahan pemasangan.
T: Bisakah kabel PVC digunakan di lingkungan basah atau bawah tanah?
J: Ya, jika dilengkapi dengan bahan penahan air dan formulasi PVC tahan lembab yang tepat.
T: Peringkat tegangan apa yang didukung oleh kabel daya PVC?
J: Biasanya hingga 1 kV (peringkat 0.6/1 kV sesuai IEC 60227), dengan beberapa desain mencapai 3.6 kV.
T: Bagaimana perbandingan PVC dengan insulasi XLPE untuk kabel daya?
J: PVC menawarkan fleksibilitas dan ketahanan kimia yang lebih baik, sementara XLPE memberikan kemampuan termal yang lebih tinggi (operasi terus-menerus 90°C).
T: Apakah kabel PVC dapat didaur ulang?
J: Ya, PVC sepenuhnya dapat didaur ulang melalui proses mekanis atau termal, dengan tingkat daur ulang industri melebihi 90% di Eropa.
T: Berapakah jari-jari tekukan minimum untuk kabel PVC?
J: Umumnya 6-8 kali diameter luar (misalnya, 4D untuk kabel lapis baja) untuk menghindari kerusakan insulasi.
T: Apakah kabel PVC memerlukan teknik terminasi khusus?
J: Terminasi susut panas atau susut dingin standar berfungsi, tetapi kupas lapisan PVC belakang untuk memastikan kontak konduktor yang tepat.
T: Bagaimana saya dapat mengidentifikasi kabel berselubung PVC dalam sistem saluran?
J: Cari tanda seperti "PVC/PVC" atau "90°C" pada selubung, dan konfirmasikan melalui uji nyala api (sifat padam sendiri).
