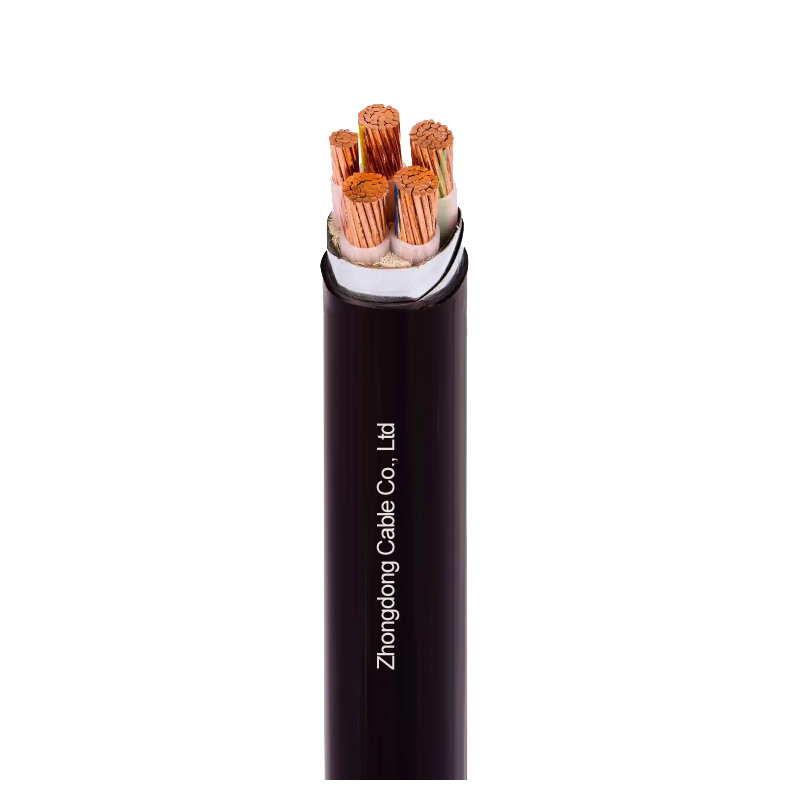

95 mm2 120 mm2 240 mm2 300 mm2 630 mm2 Cavo di alimentazione corazzato CU/XLPE/STA/PVC ignifuge
Applicazione
-
Reti di distribuzione dell'energia
Ampiamente utilizzato nelle reti elettriche metropolitane sotterranee, nei parchi industriali e nelle connessioni delle sottostazioni per la trasmissione di energia a media tensione (0,6/1kV).
Adatto sia per installazioni aeree che sotterranee a causa della sua struttura blindata (armatura in nastro d'acciaio).
-
Impianti industriali
Utilizzato in impianti di produzione, raffinerie di petrolio e industrie chimiche dove sono richiesti ritardanti di fiamma (classe ZC) e protezione meccanica (YJV22).
Comunemente collega motori, trasformatori e interruttori in ambienti difficili.
-
Progetti infrastrutturali
Essenziale per sistemi di metropolitana, gallerie e ponti in cui la durata del cavo contro la frantumazione (doppia armatura in acciaio) e la resistenza al fuoco sono fondamentali.
Risponde alle norme IEC/GB per i progetti di sicurezza pubblica
CONSTRUZIONE
Conduttore:Classe1 o classe 2 conduttore di rame a filo
Isolamento:Polietilene incrociato ((XLPE)
Capo interno:Cloruro di polivinile (PVC)
Armatura:Unico nucleo: nastro di acciaioFabbricazione a partire da materie prime di acciaio galvanizzato
Copertura esterna:Cloruro di polivinile (PVC)
CHARACTerrore
- Valore nominale della tensioneUo/U: 0.6/1 kV
- Classificazione della temperatura
- Temperatura massima di funzionamento del conduttore:+90°C
- Temperatura ambiente di esercizio:-20°C~+45°C
- Temperatura di posa dei cavi:Non inferiore a 0°C(Quando la temperatura ambiente è inferiore a 0°C, il cavo deve essere preregiato.)
- Radius minimo di piegatura:Unico core:15DMulticire: 12D(D è il diametro esterno effettivo del cavo)
Classificazione:
|
Specificità
mm2
|
Diametro del conduttore
mm
|
Numero nominale spessore dell'isolamento
mm
|
Spessore del rivestimento mm
|
Spessore nominale del nastro di acciaio m m
|
Spessore nominale della guaina
mm
|
Diametro esterno approssimativo del cavo
mm
|
Peso approssimativo del cavo
kg/km
|
|
Quattro per due e mezzo più uno per uno.5
|
1.78/1.38
|
0.7/0.7
|
1.0
|
0.2
|
1.8
|
15.9
|
397
|
|
4 per 4 + 1 per 2.5
|
2.25/1.78
|
0.7/0.7
|
1.0
|
0.2
|
1.8
|
17.1
|
493
|
|
4 × 6 + 1 × 4
|
2.76/2.25
|
0.7/0.7
|
1.0
|
0.2
|
1.8
|
18.4
|
615
|
|
4 × 10 + 1 × 6
|
4.0/2.76
|
0.7/0.7
|
1.0
|
0.2
|
1.8
|
21.4
|
827
|
|
4 × 16 + 1 × 10
|
5.0/4.0
|
0.7/0.7
|
1.0
|
0.2
|
1.8
|
24.2
|
1147
|
|
4 × 25 + 1 × 16
|
6.1/5.0
|
0.9/0.7
|
1.0
|
0.2
|
1.8
|
28.2
|
1655
|
|
4 × 35 + 1 × 16
|
7.2/5.0
|
0.9/0.7
|
1.0
|
0.2
|
1.8
|
30.7
|
2071
|
|
4 × 50 + 1 × 25
|
8.4/6.1
|
1.0/0.9
|
1.2
|
0.2
|
2.0
|
35.3
|
2775
|
|
4 × 70 + 1 × 35
|
10.0/7.2
|
1.1/0.9
|
1.2
|
0.5
|
2.2
|
41.6
|
4192
|
|
4 × 95 + 1 × 50
|
12.0/8.4
|
1.1/1.0
|
1.2
|
0.5
|
2.3
|
46.9
|
5496
|
|
4 × 120 + 1 × 70
|
13.0/10.0
|
1.2/1.1
|
1.4
|
0.5
|
2.5
|
51.2
|
6838
|
|
4 × 150 + 1 × 70
|
14.9/10.0
|
1.4/1.1
|
1.4
|
0.5
|
2.6
|
56.6
|
8161
|
|
4 × 185 + 1 × 95
|
16.5/12.0
|
1.6/1.1
|
1.6
|
0.5
|
2.8
|
62.8
|
10121
|
|
4 × 240 + 1 × 120
|
18.4/13.5
|
1.7/1.2
|
1.6
|
0.5
|
3.0
|
68.7
|
12808
|
|
4 × 300 + 1 × 150
|
21.0/14.9
|
1.8/1.4
|
1.8
|
0.5
|
3.2
|
76.6
|
15832
|
|
4 × 400 + 1 × 185
|
23.4/16.5
|
20,016
|
1.8
|
0.8
|
3.6
|
85.8
|
20727
|
Riguardo a noi
PACCHETTO
Applicazione
Partenariato
Domande frequenti
- Sì.D: Qual è lo scopo principale dell'uso di cavi blindati ignifughi nei sistemi a bassa tensione?- Sì.
R: Forniscono protezione meccanica (armatura) contro danni fisici e resistenza al fuoco (retardante fiamma) per migliorare la sicurezza negli impianti elettrici.
- Sì.D: In che modo lo strato di armatura di questi cavi contribuisce alle loro prestazioni?- Sì.
R: L'armatura (di solito filo o nastro di acciaio) protegge da frantumi, morsi di roditori e ingresso di umidità mantenendo la flessibilità.
D: In quale intervallo di temperatura possono funzionare i cavi blindati a bassa tensione?- Sì.
A: in genere da -20°C a +90°C per i cavi isolati in PVC e fino a +130°C per le varianti isolate in XLPE.
- Sì.D: Questi cavi sono adatti per installazioni all'aperto?- Sì.
R: Sì, la corazza e le proprietà ignifughe le rendono adatte per l'uso all'aperto, ma possono essere necessarie giacche esterne resistenti ai raggi UV per l'esposizione diretta al sole.
- Sì.D: Qual è la differenza tra cavi ignifughi e ignifughi?- Sì.
R: I cavi ignifughi resistono alla diffusione della fiamma ma possono bruciare, mentre i cavi ignifughi mantengono l'integrità del circuito durante un incendio per una durata determinata.
- Sì.D: I cavi blindati ignifughi possono essere utilizzati nei condotti sotterranei?- Sì.
R: Sì, ma in terreni corrosivi o in ambienti ad alta umidità può essere necessaria una protezione aggiuntiva come il condotto.
- Sì.D: A quali livelli di tensione sono coperti i cavi blindati a bassa tensione resistenti alle fiamme?- Sì.
R: Generalmente fino a 1 kV (0,6/1 kV), comunemente utilizzati nella distribuzione di energia industriale e negli edifici.
D: Come devono essere terminati questi cavi per mantenere le loro proprietà ignifughe?- Sì.
R: utilizzare connettori a ghiandola ignifughe e composti di tenuta per evitare la propagazione del fuoco attraverso i punti terminali.
D: Che manutenzione è richiesta per i cavi ignifughi blindati?- Sì.
R: Per garantire prestazioni a lungo termine, si raccomanda di effettuare ispezioni regolari per verificare danni all'armatura, l'integrità dell'isolamento e la corretta messa a terra.
